Créer un fichier DXF avec Onshape

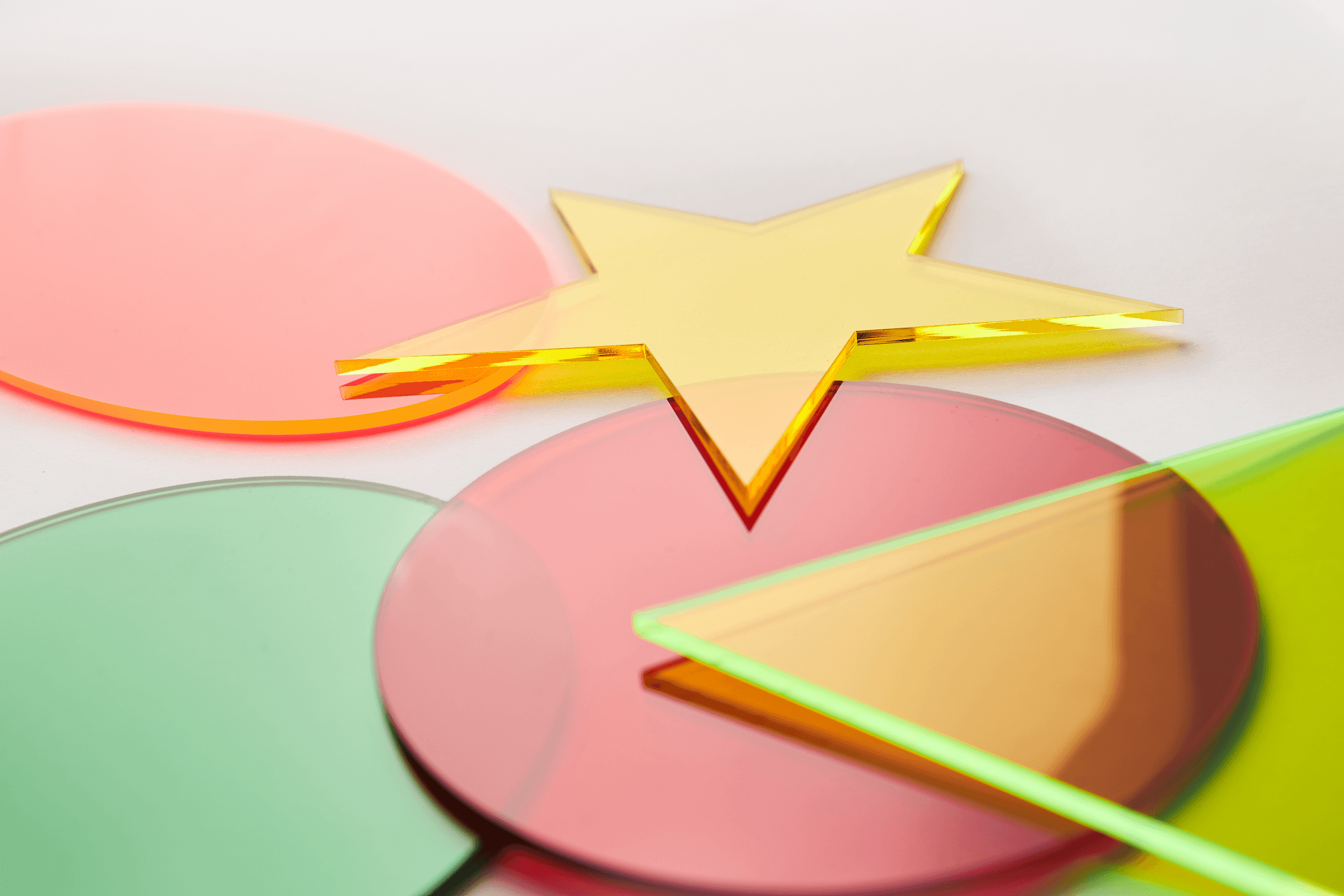

Formes en plexiglass

Votre projet nécessite la commande d’une forme spécifique découpée ou fraisée avec un laser ? Dans ce cas, la première chose à faire est de créer un fichier DXF. Pour vous y prendre au mieux, suivez nos différents tutoriels vidéo et apprenez à utiliser Onshape.

Tutoriel 1 : Créer un compte – créer un DXF avec Onshape

Il est très facile de créer un compte Onshape. Pour cela, regardez la vidéo ci-dessous : il vous suffit de choisir un compte pour les bricoleurs et les artisans. Une fois cela fait, vous pouvez vous lancer et créer votre premier dessin dans Onshape.

Tutoriel 2 : Réaliser votre premier modèle – créer un DXF avec Onshape

Une fois votre compte créé, vous n’avez plus qu’à réaliser votre premier modèle sur Onshape. Sélectionnez « document public ». Une fois terminé, il vous suffit d’exporter le modèle sous forme de fichier DXF. La dernière étape est de le télécharger sur notre site web dès que vous passerez votre commande.

Tutoriel 3 : Faire des formes rondes – créer un DXF avec Onshape

Créer une forme ronde est très simple si vous suivez les étapes décrites dans notre vidéo. Vous y apprendrez également comment créer un trou dans votre dessin.

Tutoriel 4 : Dessiner un rectangle avec trous de fixation – créer un DXF avec Onshape

Vous souhaitez commander un panneau avec des trous de fixation ? Dans la vidéo ci-dessous, nous vous montrons comment réaliser ce design avec Onshape.

Tutoriel 5 : Un rectangle aux coins arrondis – créer un DXF avec Onshape

Si vous avez besoin d’un rectangle aux coins arrondis découpé à une taille bien précise, commencez par le réaliser directement sur Onshape. Apprenez comment faire en suivant le tutoriel ci-dessous.

Tutoriel 6 : Faire un triangle – créer un DXF avec Onshape

Vous avez besoin de dessiner un triangle à l’aide de Onshape ? Suivez la vidéo ci-dessous.

Tutoriel 7 : Un rectangle avec une pièce retirée – créer un DXF avec Onshape

Pour votre projet, vous avez besoin d’une feuille qui possède un côté découpé ? Avec Onshape, vous pouvez le faire par « découpage ». Pour cela, regardez dès maintenant cette vidéo.

Tutoriel 8 : Un triangle aux côtés inégaux – créer un DXF avec Onshape

Il est très facile de créer un triangle à côtés inégaux en utilisant Onshape et nous vous montrons comment faire avec ce tutoriel.

Tutoriel 9 : Un rectangle avec une pièce oblique retirée – créer un DXF avec Onshape

S’il vous faut un panneau avec une pièce diagonale découpée, vous pouvez l’obtenir facilement par « découpage » en utilisant Onshape. Pour savoir comment vous y prendre au mieux, regardez cette vidéo.

Tutoriel 10 : Lettre ou chiffre séparé – créer un DXF avec Onshape

Grâce à ce tutoriel, apprenez comment réaliser un fichier DXF qui contient des lettres ou des chiffres.

Tutoriel 11 : Faire une plaque signalétique – créer un DXF avec une forme

Pour obtenir une plaque signalétique en plexiglass, suivez simplement le tutoriel ci-dessous. Chose importante à savoir : la police de caractères Allerta Stencil est la seule qui est adaptée pour cette tâche.

Vous avez des questions sur l’utilisation de Onshape ? Nous ne sommes malheureusement pas en mesure, de notre côté, d’y répondre via notre service clientèle. La meilleure chose à faire est de vous rendre sur le site web d’Onshape, où vous trouverez des informations plus détaillées.
